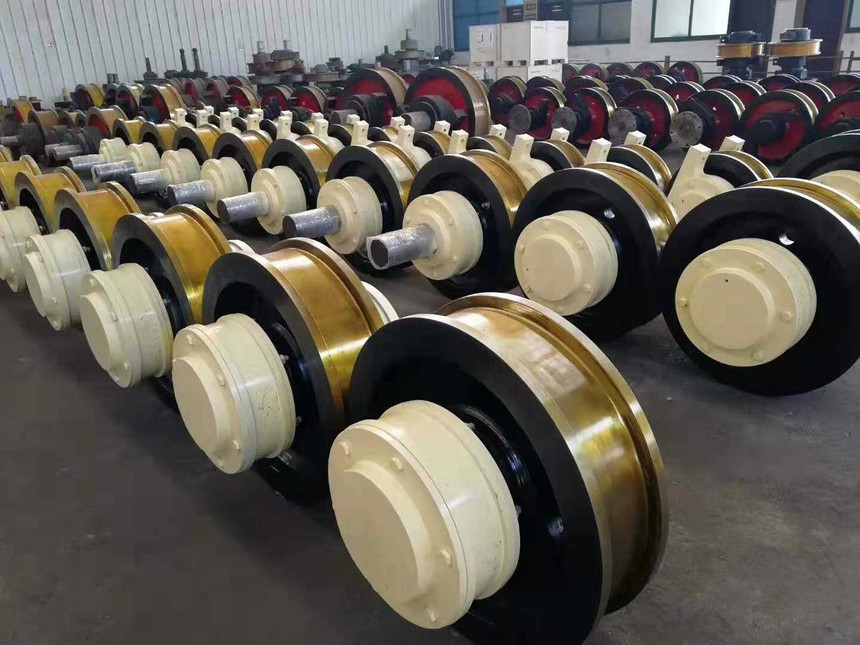

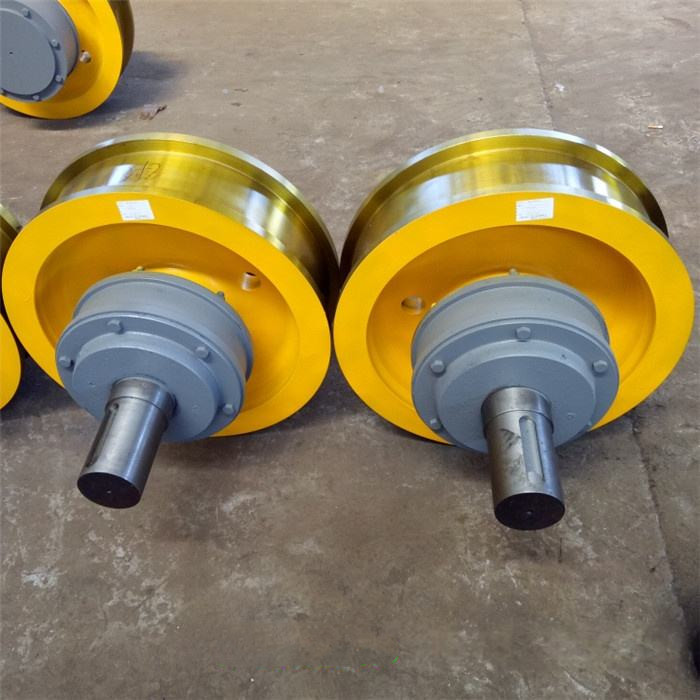

歐式雙梁起重機相較于國內傳統式雙梁起重機，主要區別在于采用了質量較好的零部件，而歐式車輪組更是此類零件中的關鍵部件。歐式車輪組具有重量輕，體積小，安裝方便，主要由車輪軸，車輪片，軸承箱，軸承四部分構成，與三合一減速機直接匹配，不需要經過聯軸器連接，故此種車輪結構緊湊、裝配精度高，運行平穩噪音低。

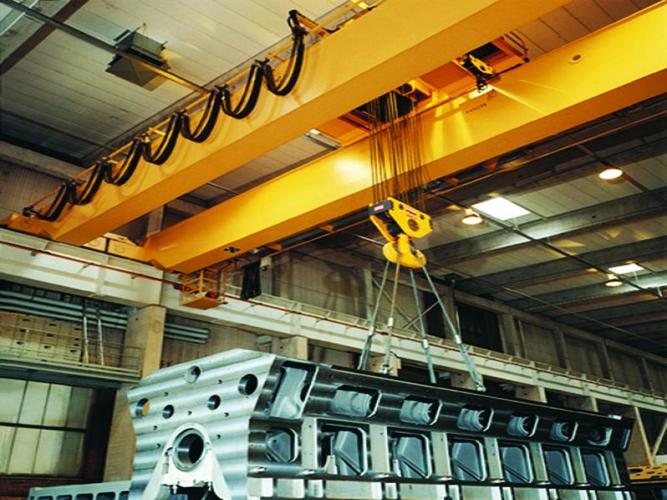

歐式雙梁橋式起重機是基于歐洲輕量化和模塊化設計理念以及先進生產制造工藝，在橋架上設置一臺小車及起升機構，小車可以前后運行，大車運行等機構，實現物料物體在立體空間搬運，使整個起重機的結構緊湊，運行平穩，自重減輕，高度降低，節能減耗，大大減少用戶對起重機運行廠房的建造成本和起重機運行費用，提高起重機的整機品質和運行性能。

2. 應用范圍：

歐式雙梁起重機減速器全部采用硬齒面、高精度齒輪軸，車輪鍛造65Mn-42CrMo以上材質，電機變頻調速，電氣系統帶插頭插入，噪聲極低，質量壽命長久，它可適用于機械制造、裝配、石油化工、倉儲物流、電力建設、造紙、鐵路石油等行業。

3.歐式雙梁起重機特點

（1）自重輕

公司自己開發的設計軟件，結合三維造型及有限元分析，從起升機構，鋼結構到附件均采用.合理的結構，在加上高強度材料的大范圍應用，提高了承載能力，降低了自身重量，較傳統起重機自重輕，輪壓小。

（2）占用空間小

吊鉤至兩側的極限距離小，工作范圍大，軌道面以上高度尺寸小，有效利用廠房空間。

（3）運行維護成本低

由于輪壓小，外形尺寸小，可減低廠房等前期工程投資，同時照明、取暖等設施也能節省一部分費用。且產品性能可靠，經久耐用，使后期產品在使用過程中所需的附加費用降至.低。選配的高質量、高性能零部件使維護、維修的工作量大為減少，總裝機功率有所降低，使用成本得以節約。

（4）工作性能高

采用變頻技術，重載慢速，輕載快速，調速范圍1:10，起重機運行平穩，減小對廠房的沖擊。結合防搖擺技術，可實現吊運物品的高精度定位。

4.它的優勢：

歐式橋、門式起重機產品自重輕、設備凈高度小、工作范圍大、采用優質部件，制造質量把控嚴格，制造出安全可靠、性能優良、維護少的高性價比產品。

與傳統工業起重機對比，歐式起重機的主要優勢可以分為一下幾個方面：

1、降低客戶投資，充分利用廠房空間，提升生產效率

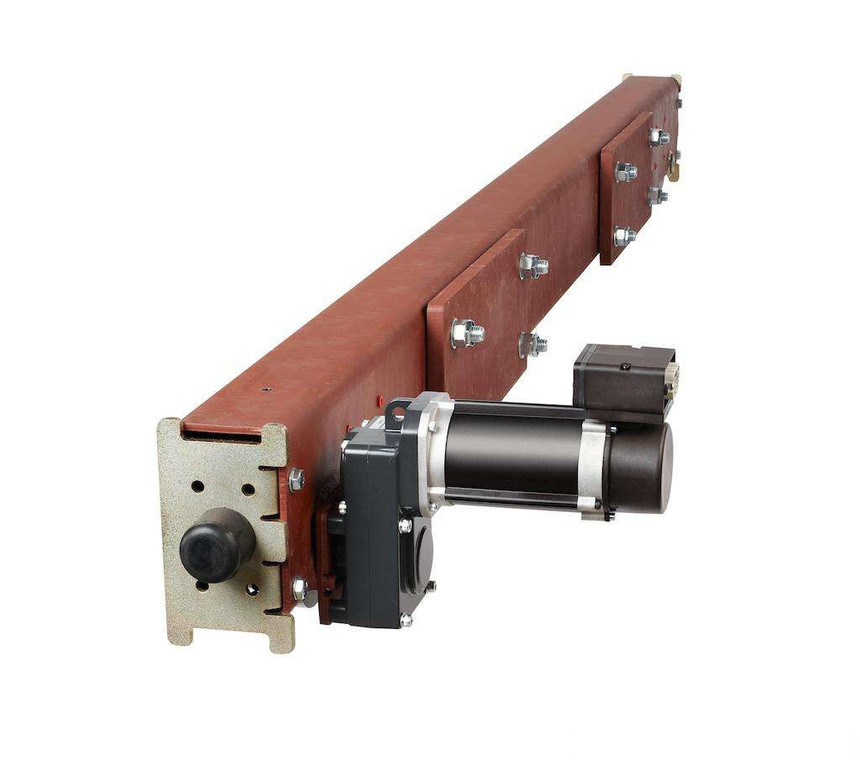

歐式起重機產品具有重量輕、輪壓小、設備高度低、結構緊湊，占用空間小的特點，采用了國際先進的技術，從小車、端梁到主梁都采用.合理的結構，自重遠輕于傳統起重機。因此在滿足同等需求的情況下，可以降低廠房高度，減小承軌梁截面尺寸，減小牛腿及樁基承載能力，降低對軌道、供電滑線的要求，使得用戶在廠房及起重設備方面的綜合投資降低。

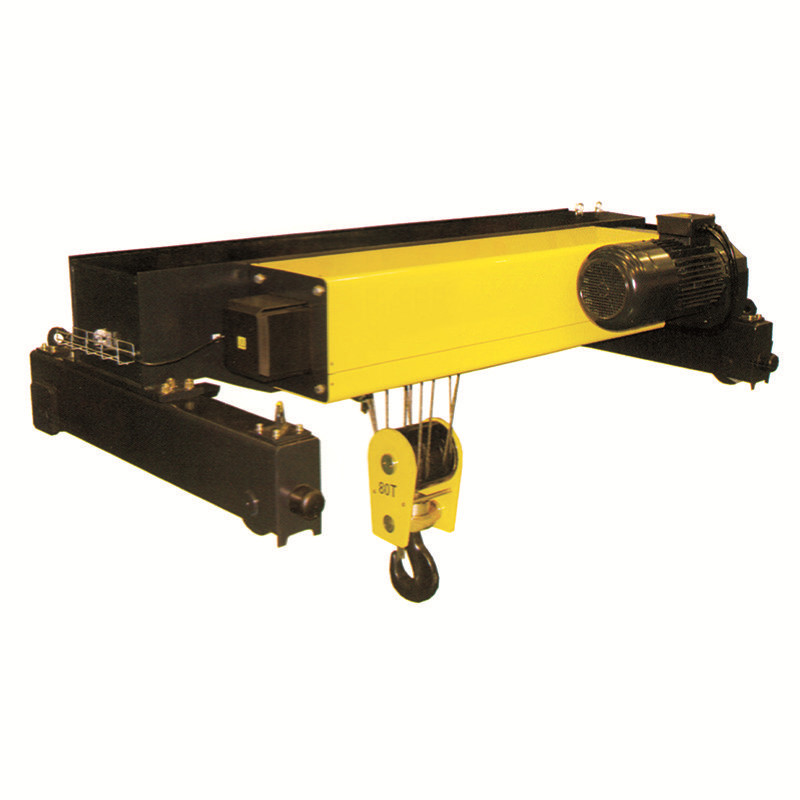

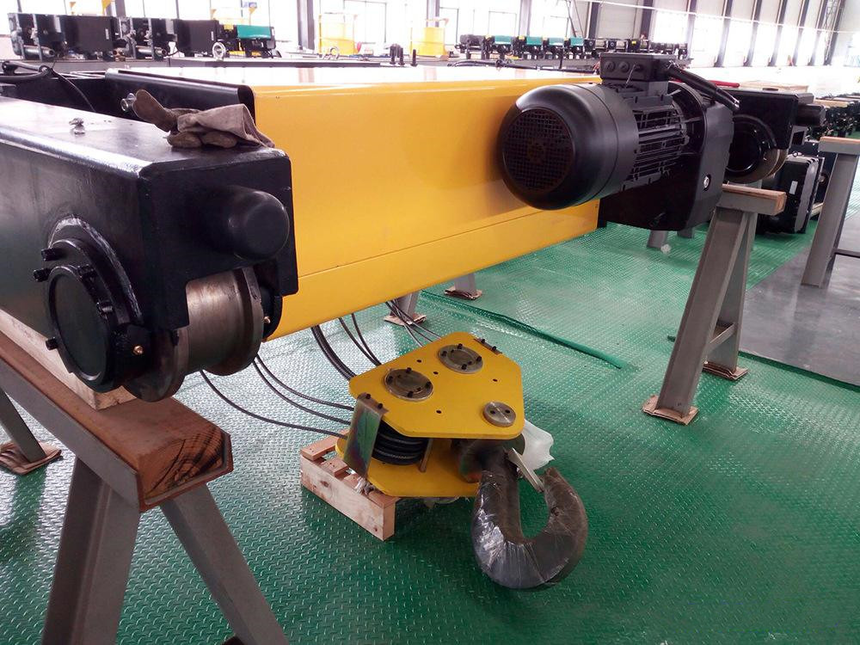

以O(shè)QD系列歐式起重機為例，同國內傳統起重小車相比較，歐式起重機小車自重降低30%以上，設備凈高度大幅降低，可有效的降低用戶廠房的綜合建設成本，并且具有明顯的節能降耗優勢。

以起重噸位50t、跨度28.5m、起升高度12m、工作級別A5歐式電動葫蘆雙梁橋式起重機為例，歐式起重機與傳統的QD型橋式起重機各部件及整機重量上和輪壓上的差異如下：

EW歐式起重機和QD型橋式起重機比較

數據來源：技術中心及《起重運輸機械產品樣本》

準化產品與國內通用產品相比，僅自重.降低23-64%（見下表），結構緊湊、節能節材，優勢明顯。

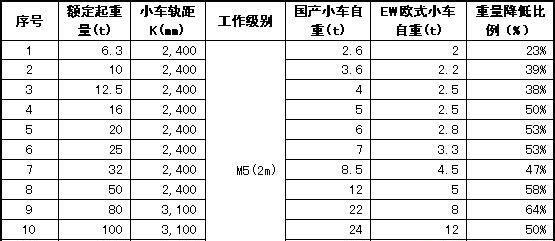

國產與歐式卷揚小車自重對比

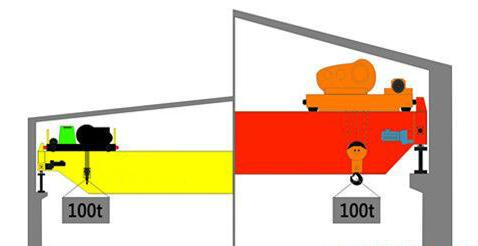

另外，相對于傳統工業起重機而言，歐式起重機能夠非常有效地利用廠房空間。吊鉤至兩側墻面的極限距離小，凈空高低�，F(xiàn)有廠房的有效工作空間更大，廠房的布局規劃更加靈活。新廠房可以設計得更小，功能更齊全。

2、組合性好，規格多，產品系列齊全，可以覆蓋客戶大部分的需求

國內傳統起重小車性能參數比較單一，其起重量覆蓋只有5t-100t，工作級別一般為M5、M6兩種，起升和運行速度可選擇范圍小，控制方式相對落后，操控性能較差，用戶選擇范圍窄小，需要添加一些特殊功能時經常難以滿足；EW系列歐式起重機采用標準化，模塊化設計，產品系列全，可以根據客戶需求快速設計，其起重量覆蓋6.3t-400t，工作級別為M3-M7，起升速度有5種可選，小車運行速度變頻可調，起升高度覆蓋9m-60m，可以滿足客戶各特殊工況的需要。

3、安全可靠，先進的設計理念，成熟的技術確保產品設計

依據中國.《起重機設計規范》GB/T3811、《起重機安全規程》GB6067和其它相關標準，結合FEM《歐洲起重機設計規范》，對起重設備的安全性進行嚴格計算，確保符合標準和法規的要求。法蘭泰克產品設計過程中，對起升、傳動、制動、運行、電氣等關鍵機構進行優化，對鋼絲繩、滑輪組、制動器等安全部件進行嚴格計算，確保設備的領先設計和安全可靠。在設計手段上，運用SOLIDEDGE等三維開發設計軟件及有限元力學分析軟件，采用先進的標準化、模塊化和輕量化的設計理念，對產品進行建模運算，結合實際經驗，確保產品結構優化和安全可靠。每個新產品公司都會進行樣機制造和單機產品的型式試驗，在型式試驗確認并取得制造許可之后推向市場。

在部件選型上，歐式起重機嚴格選用優質名品部件，優先采用歐洲知名供應商針對起重行業專門生產的可靠部件，如ABB、SEW、FLENDER、SCHNEIDER、ABM、IKUSI、HBC等品牌。

產品同時還具有完善的安全保護措施，包含行程限位、高度限位、過載限位、緊急限位、錯相、缺相、欠壓、過壓保護等。同時針對大型起重設備及特殊用途起重設備，有電子防搖、能量回饋、實時監控、同步控制、.定位等功能可供選擇。

4、先進的控制技術和高品質關鍵部件確保起重機性能優良

變頻技術的應用使得產品具備更好的性能，起升機構變頻控制，很好地解決了常見的起升沖擊載荷大，起升制動不平穩、下降制動溜鉤等缺陷，確保起重機可以無沖擊啟動，零速制動；運行機構變頻，可以實現起重機運行機構的過程的無沖擊起制動，多驅動平滑同步加減速，實現起重機平穩運行，同時能夠克服常見的由起重機運行階躍式起制動造成的對起重機和廠房結構的沖擊、振動并由此產生的起重機偏斜運行。平穩的機構運行還會帶來相關部件（減速器、制動器、聯軸器、電機）受力狀況的改善，從而大大提高其工作壽命。

優良的關鍵部件（減速器、制動器、聯軸器、電機）選用和變頻控制技術的運用，確保設備運行噪音低于74dB，在設備的運行性能大大改善的基礎上，很好的改善了操作人員的工作環境和操作感受。

5、性能可靠，故障率低，降低使用及后期維護成本

由于系列歐式起重機具有重量輕、高品質、高性能等特點，同時會根據客戶的實際需求，為客戶出具.優的解決方案，相比于傳統的相同起重量、相同跨度和相同工作級別的起重設備在運行過程中能耗能降低30%以上，可為客戶節約了運行成本，也符合.節能減排的產業政策，同時由于起重機采用模塊化的設計和優良的關鍵部件，使得起重機無故障工作時間大幅提升、易損件更換周期增加，大幅降低起重機維護成本。同時設備采用變頻控制系統，各機構運行平穩，沖擊力小，噪音低，大大提高了客戶操作過程中的舒適性。

6、智能化設備、預留多種功能接口讓功能拓展更輕松：

歐式起重機可集成智能監控器、電子防搖擺、遠程監控等選項要求，可以確保設備的使用性能和監控維護。同時設備提供多種功能接口的預留，客戶可以根據需要，通過預留接口增加各項功能，方便快捷滿足工況需求。

歐式起重機防搖擺的應用

隨著工業起重機在物料搬運行業的重要性不斷的提高，越來越多的工業起重機在生產車間得到應用，起重機運行過程中吊鉤的搖擺受控的程度直接影響到工業起重機使用的安全性和生產效率。以往的傳統工業起重機都無自動防搖擺功能，都是靠操作人員的操作來控制搖擺的擺角的大小，無法滿足用戶對高效生產和安全的需求。歐式起重機防搖技術的現實意義

移動方向的操作錯誤、移動方向的快速改變、起重機的突然啟動或者停止以及在運行過程中的加速或減速，會造成起升吊具的擺動，在很大程度上降低了起重機的工作效率，對于起重設備以及頻繁裝卸的搬運行業而言，降低吊具搖擺時間，提高工作效率刻不容緩。另外，重物的擺動還會對操作人員、工作場地和起重機本身造成極大的安全隱患。因此，研究一套工業起重機的防搖擺系統，實現穩定作業、平穩操作成為起重機制造商和研究機構關注的熱點問題。一個好的防搖擺系統能起良好的減搖效果，可以提高勞動生產率，杜絕生產過程的安全隱患

防搖擺技術在歐式起重機中的應用

近年來，考慮到現代起重機增加吊重防搖擺控制系統的必要性，起重機防搖擺控制系統可使起重機載荷搖擺的幅度減少90%以上，大大提高了起重機在物料搬運行業的生產效率，提高了起重機在使用中的安全性，有效降低貨物損害以及人員受傷害的風險。

防搖擺技術特點：

1、防搖功能可以防止起重機在大、小車運行的負載的慣性沖擊帶來的吊鉤搖擺。

2、防搖功能可以實現起升高度全程范圍內的防搖。

3、防搖功能獨立設置一個負載高度的旋鈕，可以根據負載的高度不同選擇不同的高度，能更.的控制負載的繩廠，能更.的控制搖擺的角度。

4、防搖功能可以控制搖擺的角度在正負0.25度。

5、防搖功能在操作器上設置獨立的開關用于是否激活該功能。

6、防搖晃功能可以讓操作人員不要手動調整控制搖擺的角度，可以提高整個搬運過程的穩定性、準確性。

歐式起重機防搖擺控制的原理

工業起重機下懸掛的物體會隨車小車(或大車)的運行而擺動，只有非常有經驗的操作人員才能在無起重機防搖擺系統的情況下將負責控制到幾乎無擺動的停止。由于無需等待物料停止搖擺，并且能夠進行.的定位，因此工業起重機的防搖擺系統可以明顯的提高工作效率。

防搖擺技術在歐式起重機中的應用

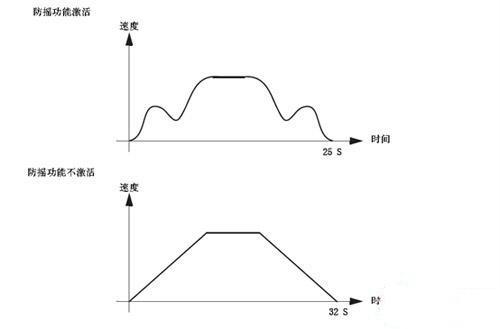

防搖擺控制是利用鐘擺原理，通過修改發給電氣控制系統的速度命令信號而連續限制擺動。通過檢查吊鉤的起升高度來計算擺動的角度，然后通過給定的加速度和減速來抵消擺角。當物體在達到設定的速度或者停止擺動很小或者基本沒有擺動。

防搖擺技術在歐式起重機中的應用


搖擺技術在歐式起重機中的應用

防搖擺技術在歐式起重機中的應用

EW歐式起重機防搖擺技術優點：

負載擺動的控制原理是根據擺動的運動時間和起升高度來計算的，防搖擺系統通過計算自動糾正吊鉤下重物的來回擺動。(實驗條件EW歐式起重機，載重量：100噸，小車運行速度30米/分，大車運行速度40米/分鐘)

1、穩——有效減少物料搖擺

當物料在行走的過程中，由于移動方向的操作錯誤、移動方向的快速改變、起重機的突然啟動或者停止以及在運行過程中的加速或減速，會造成起升吊具的大幅度擺動，在很大程度上降低了起重機的工作效率，對于起重設備以及頻繁裝卸的搬運行業而言，降低吊具搖擺時間，提高工作效率刻不容緩。安裝防搖擺功能的EW歐式起重機可以很好的解決這個問題。另外EW歐式起重機的運行大小車運行變頻技術可實現微速度功能，微速功能更.地實現負載控制，將操縱桿的大動作轉變成緩慢.的負載移動。這項智能功能可幫助操作員更為.地控制負載，提高作用的安全性。

防搖未投入時：起動、停止、加速、減速晃動嚴重，工件擺動距離為±80cm左右，且需要超過相當長時間，工件才能靜止。吊鉤無法正常吊動。且無法在短時間內從一工位穩定的移至另一工位。

防搖投入時：起動、停止、加速、減速晃動輕微，擺動距離為±1.5cm，可按原要求的工藝流程進吊運。2、快——有效提高工作效率

由于工業生產規模的不斷擴大，生產效率日益提高，以及產品生產過程中物料裝卸搬運費用所占比例逐漸增加，促使大噸位工業起重機的需求量不斷增長。在起重量大、工作等級制度要求高、工作速度快的需求下，客戶對起重機的可靠性和降低能耗指標提出了更高的要求。在某些行業或者高頻繁的貨物搬運，工位起重機的大幅度搖擺增加了工作周期時間，無法滿足用戶對高頻繁，高節奏的生產需求，加大了作業成本。

防搖未投入時：將吊物.放到指定位置，需要近200秒左右的時間;

防搖投入時：將吊物.放到指定位置，至少可節省20-30%的時間。

3、準——實現.定位

當工業起重機在完成大型模具的吊裝或其它大重型的貨物時，要求實現點動的功能，以實現將物料運輸?shù)綔蚀_位置。安裝防搖擺功能的EW歐式起重機可準確的實現這個功能。點動又稱寸動，提供一種以高精度接近負載目的地的方法�？梢酝瑫r適用于起升和水平運行�！包c動范圍”可預設在2至100毫米范圍內。安裝防搖擺系統，系統具有.點動功能，可準確將物料運輸?shù)綔蚀_位置，當負載放置位置要求非常.時，使用該功能可提高生產率和安全性。
